| 挖掘机用直立式与三角式破碎锤的区别 |
挖掘机带破碎锤的应用也越来越广泛。从原理上来分，破碎锤分油压式与气压式两种。国外一些高端生产商如卡特彼勒，其同时生产油压式与气压式两种产品以油压式为主。国内一些合资厂家如工兵，更多的以气压式为主。国内普遍使用气压式破碎锤。

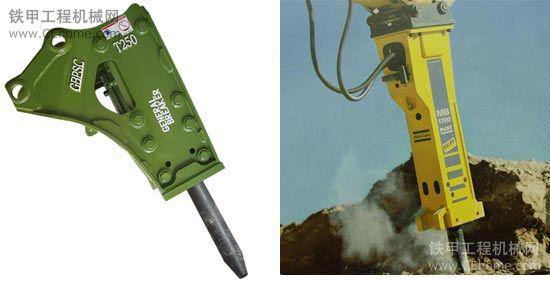

从结构上分，破碎锤又分为直立式与三角式两种，如下图。两种破碎锤在应用上是有区分的。

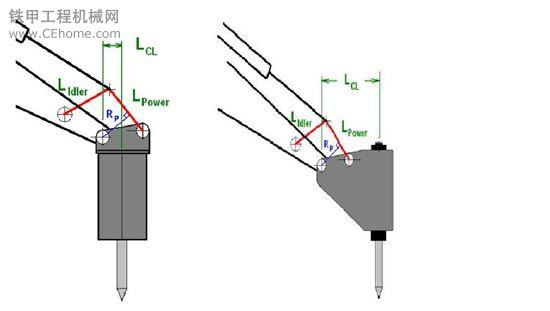

1.反作用力对前连杆机构的影响不同
从上图来看，假设两个破碎锤的功率一样，使用的挖掘机的配置也同样。物料类型及打击方式一致。那么两种破碎锤在打击物料是物料对于机器的反作用力相等。由于力矩=力*力臂。小臂末端与铲斗油缸处受的反作用力与?Lcl的长度成正比。三角式破碎锤将传递约4倍的反作用力到铲斗油缸及小臂末端。大大影响了铲斗及小臂的使用寿命。
2.工作范围不同
下表是两家厂家破碎锤参数
技术参数 | 卡特彼勒 | 水山 | 破碎锤 | B20 | SB70(三角型) | LYW220（直立型） | 打击频率 | 400~800 | 350~700 | 350-700 | 工作压力 | 160~180 | 160~180 | 160-180 | 钎杆直径 | 135mm | 135mm | 135mm | 全长 | 2389mm | 2224mm | 2305mm |
|
